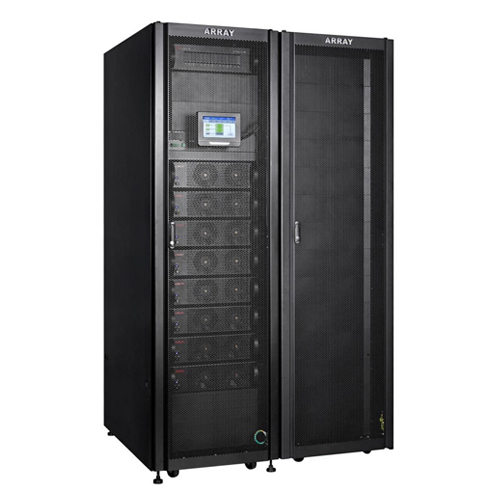

ARRAY 3A3 系列 (15KVA~150KVA)


Eaton 9130 Marine(船用)系列UPS (700-6000VA)
產品簡介:

山特3A3 UPS是新型的三進三出UPS,采用全數化控制技術,集中了當今電力電子和自動控制領域先進的技術成果,是UPS行業技術革命的一塊里程碑。3A3 UPS的誕生給用電設備的供電方案帶來了新的理念,使得用電設備的可用性得到突破性的提高。3A3 UPS采用抽屜式、高智能模塊化設計,具有易插拔功能,不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求,只要冗余允許還可以在線進行維護,實現零維修時間。3A3 UPS采用無線并聯技術,降低了單點故障的概率,可靠性的設計臻于完美。3A3 UPS采用人性化的簡易



產品特點

優異的電氣性能
輸入諧波電流低: <5%
輸出電壓精度高 :<2%
過載能力強 :110~130%的負載可以過載10分鐘,130~150%的負載可以過載1分鐘
充電電流大:4.5A(每個模塊)
支持變頻模式 50Hz輸入、60Hz輸出 或 60Hz輸入、50Hz輸出

全數字化控制
3A3 UPS模塊采用TI公司目前較先進的DSP做為中央控制器,其強大的運算能力可以將傳統UPS中大部分由硬件完成的控制功能全部由軟件替代實現,不僅可靠度和精確度大大提高,并且方便升級與維護。

智能充電方式
3A3 UPS采用了先進的兩段式三階段充電方法,一階段大電流恒流充電,快速回充約90%的電量;第二階段脈動充電,可以均化電池特性并將電池完全充飽;第三階段恒壓維持,保證電量不損失。這樣可以很好的兼顧快速充電與延長電池使用壽命的目標,為用戶節省電池開銷。

業界的功率密度
3A3 UPS一個UPS模塊體積為440×700×131mm(3U),一個標準2米高的UPS機柜較多可以安裝10個UPS模塊,總容量達到150KVA,而且配電盤也含在其中,再配上與UPS機柜一般大小的電池柜,便可組成完整的UPS供電系統。由于UPS機柜和電池柜都采用標準機柜,與大多數機房的負載設備機柜一致,因此可以與負載并排放置而無需專用的UPS配電房,不僅美觀而且能為客戶限度地節省安裝空間。

N+X無線并聯冗余
采用先進的無線并聯控制技術,相比于有線并聯減少了單點故障點(穩態工作時即使并聯通信線故障也能正常工作),更提高了可靠度。

并機共用電池
3A3 UPS采用了雙電池輸入結構和先進的控制策略,并機系統完全共用同一組電池,大大節省了電池的開銷。

靈活的系統配置
3A3 UPS采用模塊化設計及易插拔功能,由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。UPS模塊及通訊模塊可在線更換而不影響其它部分的正常工作,新加入的模塊不需要任何校準動作就可以加入系統,擴容和維護都非常方便。用戶可以根據需要選擇不同的模塊數構造15KVA至120KVA之間某一個容量合適的UPS系統,配置非常靈活。對于將來的設備擴容,只需再插入幾個UPS模塊,就可以輕松完成。如果用戶首次裝機時將開關與電力線留下裕量,以后當負載量的增加時只要再購買UPS模塊就可以將UPS的容量擴充,完全避免了傳統UPS首次設備投資過大的缺點,真正做到了“邊成長邊投資”,為用戶節省了寶貴的資金。

優化的供電系統拓撲
3A3 UPS融合集中式與分散式供電拓撲的優點,從設計上引入了區域供電的理念。如果在一個大的數據機房?jì)确珠_(kāi)幾個區域,每個區域配置一套或兩套(冗余備份)3A3 UPS供電系統,直接放置于該區域負載旁邊,通過機柜上的配電盤進行供電。這樣,每個區域內是集中供電、集中管理,而區域間是獨立開的分散供電,布線也是獨立的。3A3 UPS這種供電方式具備分散式的“配置靈活、允許逐步投資,不容易產生大面積癱瘓”的優點,也具備集中式的“易于管理”的優點。

人性化的操作介面及完善的電源管理軟件
并機系統采用大屏幕中文LCD作為操作介面,操作和信息讀取一目了然。搭配新版的監控軟件WINPOWER2003,電源管理變得更加容易。如果選配WEBPOWER、SNMP卡,更能實現遠程監控。

極高的系統可用性
如果UPS在冗余兩個UPS模組以上,UPS的可用性可達99.999%以上,MTBF(平均無故障時間)長達1500萬小時以上。

少的停機檢修時間
如果故障的UPS模塊數少于等于冗余的UPS模塊數,可以在不影響其它模塊工作的情況下在線更換故障的UPS模塊,這種情況下停機檢修時間為零;如果故障的UPS模塊數大于冗余的UPS模塊數,由于是采用更換UPS模塊的方式進行維護,所以停機檢修時間不會(huì )超過5分鐘。

技術參數

容 量 15~150KVA
輸  入 接  線 3Φ4W + G(三相四線 + 接地)
電  壓 (204~520)VAC (三相/線電壓)
頻  率 40~70Hz
功率因數 ≥0.99
旁路電壓范圍 380×(1±15%)VAC
輸  出 接  線 3Φ4W + G
電  壓 380×(1±2%)VAC
功率因數 0.8
頻  率 與輸入同步(市電模式),當市電頻率超出±8%時,輸出頻率50×(1±0.5%)Hz
50(1±0.5%)Hz(電池模式 )
過載容量 110%<負載≤130%  10分鐘后跳旁路;



130%<負載≤150%  1分鐘后跳旁路;

150%<負載 0.5秒后跳旁路

外接電池標稱電壓 ± 240VDC(每組40顆 電池串聯,中間引出一根中線)
模塊功率/塊 15KVA
輸出功率 15KVA × 模塊數
可否接發電機
通訊界面 RS232、RS485、Intelligent Slot (智能卡插槽)
噪  聲 <62dB
工作環境 環境溫度 0℃
~



40℃

環境濕度 20%~90%
儲藏溫度 -22℃~55℃
重  量
(凈重)Kg
3A3 UPS模塊 35
3A3  UPS機柜 250
外觀尺寸(W×D×H)
(mm×mm×mm)
3A3  UPS模塊 440×700×131
3A3 UPS機柜 600×1000×2000
